Technologische Grundlagen

PulseDrive als Plattform-Technologie ermöglicht OEM- Herstellern:

  • schneller auf Marktanforderungen zu reagieren

  • Produktlinien konsistent zu halten

  • Innovationen zentral einzuführen

  • Kosten über die gesamte Wertschöpfungskette zu senken

Für Unternehmen mit komplexen Maschinenportfolios ist diese Plattformstrategie ein entscheidender Wettbewerbsvorteil.

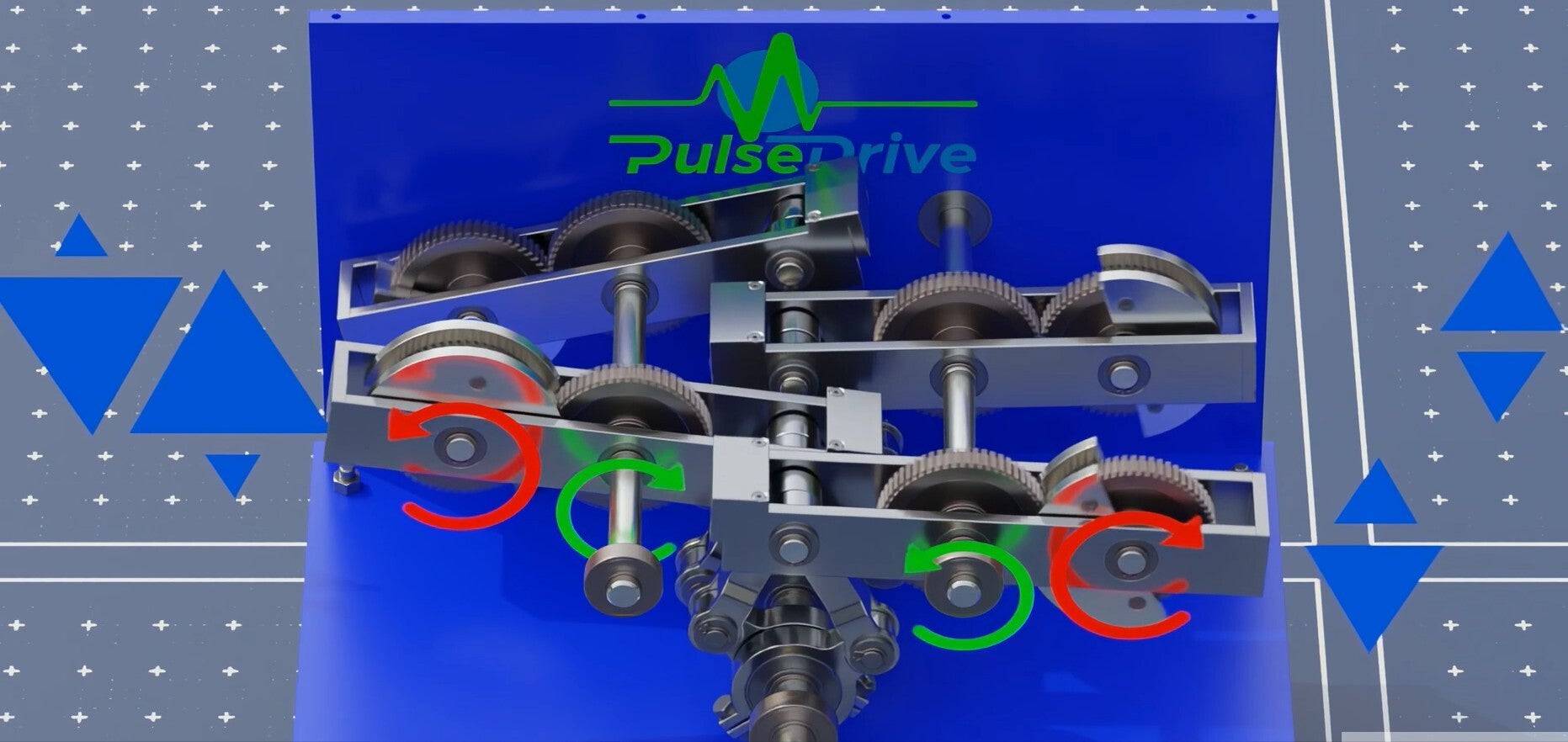

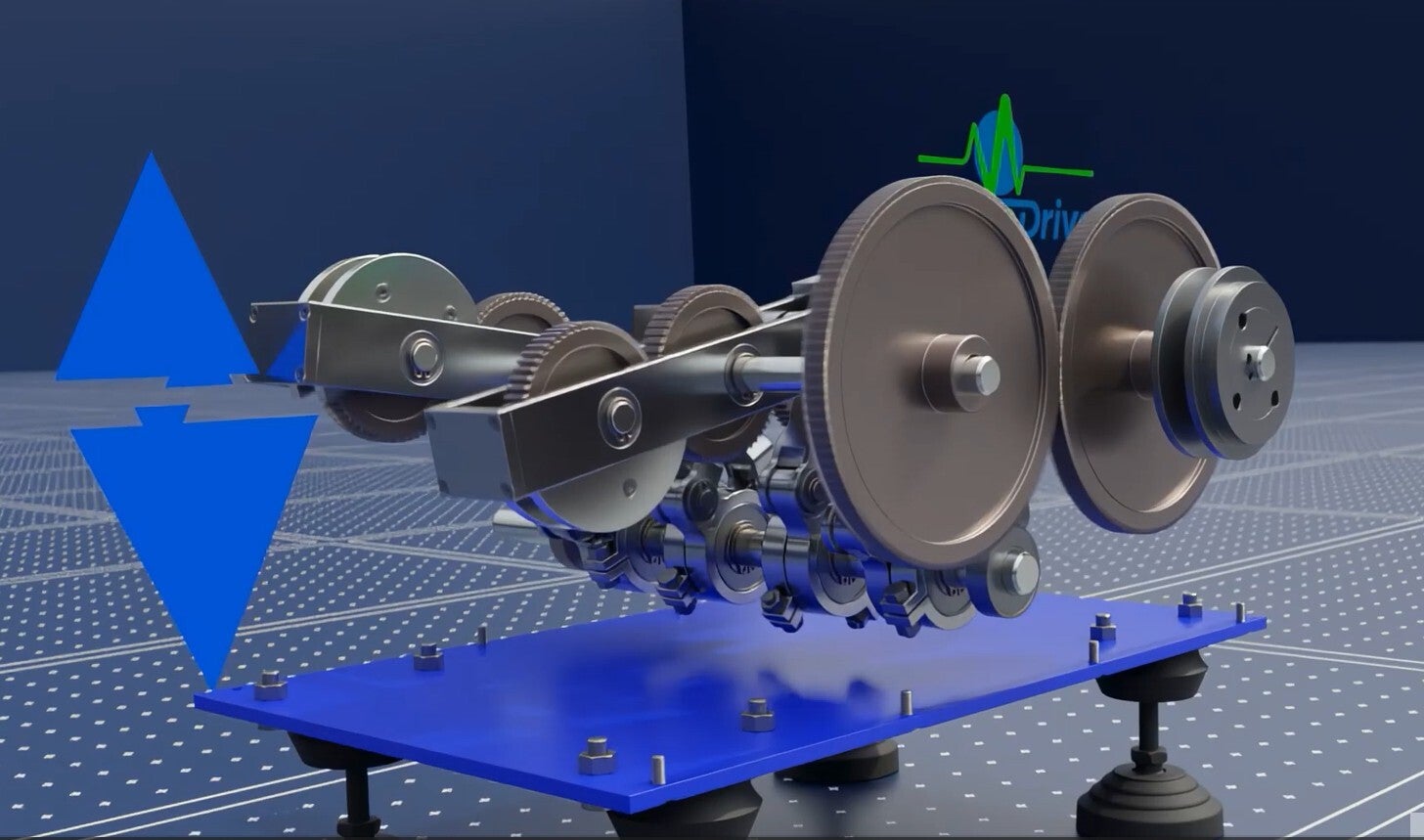

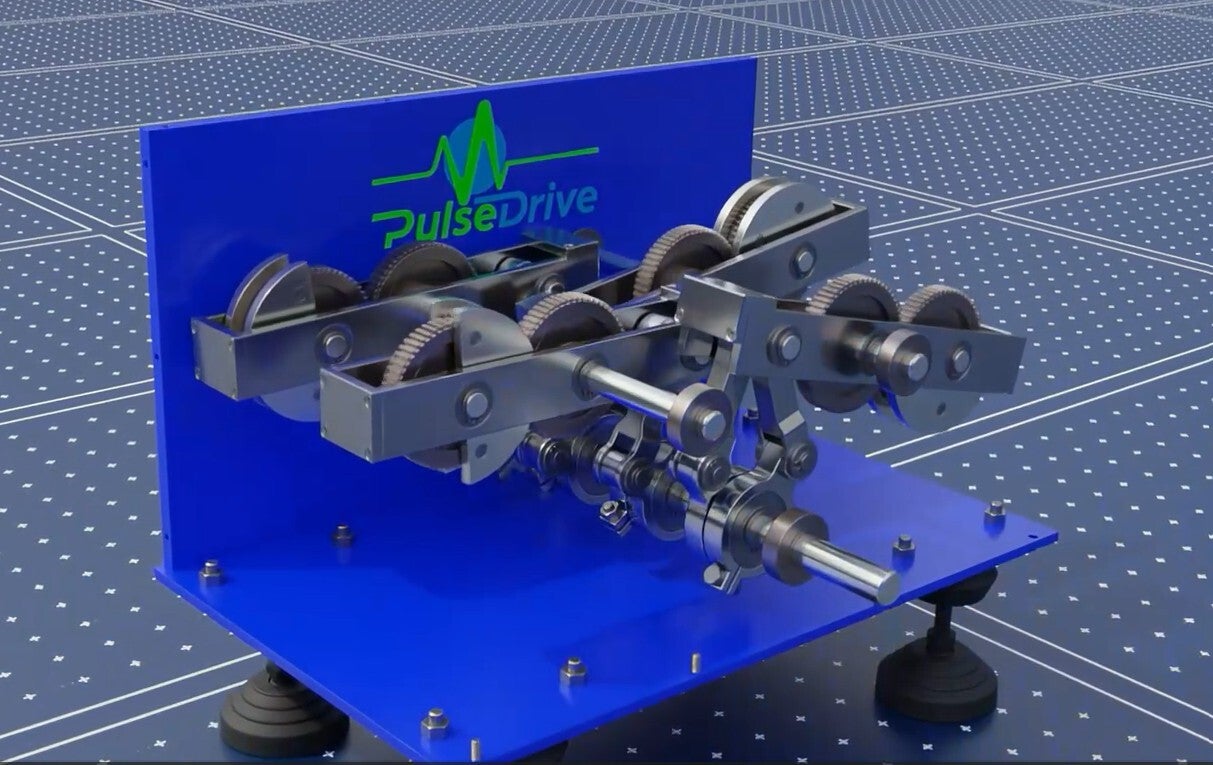

Das Funktionsprinzip von PulseDrive

PulseDrive weist ein neues Funktionsprinzip für Antriebssysteme auf.



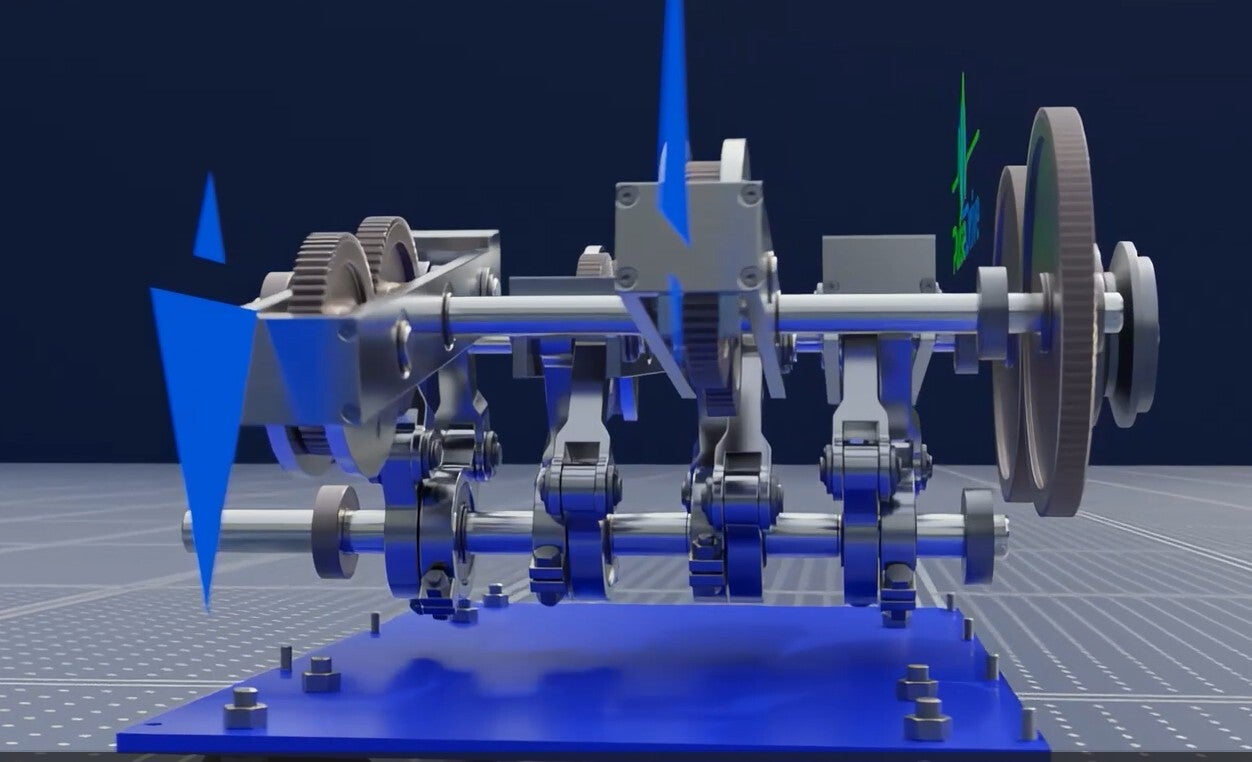

EINGANGSWELLE(N) (hier 2 Wellen, konstante Drehzahl)

↓

OSZILLATIONSARME (Wippenkinematik, selbsterregt durch Rotormassen)

Rotormasse 1 (Zentrifugalkraft, Kraftvektor aufwärts und abwärts wirksam)

Rotormasse 2 (Zentrifugalkraft, Kraftvektor aufwärts und abwärts wirksam)

↓

FREILÄUFE (Bewegungsgleichrichtung)

Freilauf A (bei Aufwärts bzw. Vorwärts.Bewegung)

Freilauf B (bei Rückwärts bzw. Rückwärtsbewegung)

↓

AUSGANGSWELLE (pulsierende → geglättete Drehzahl)

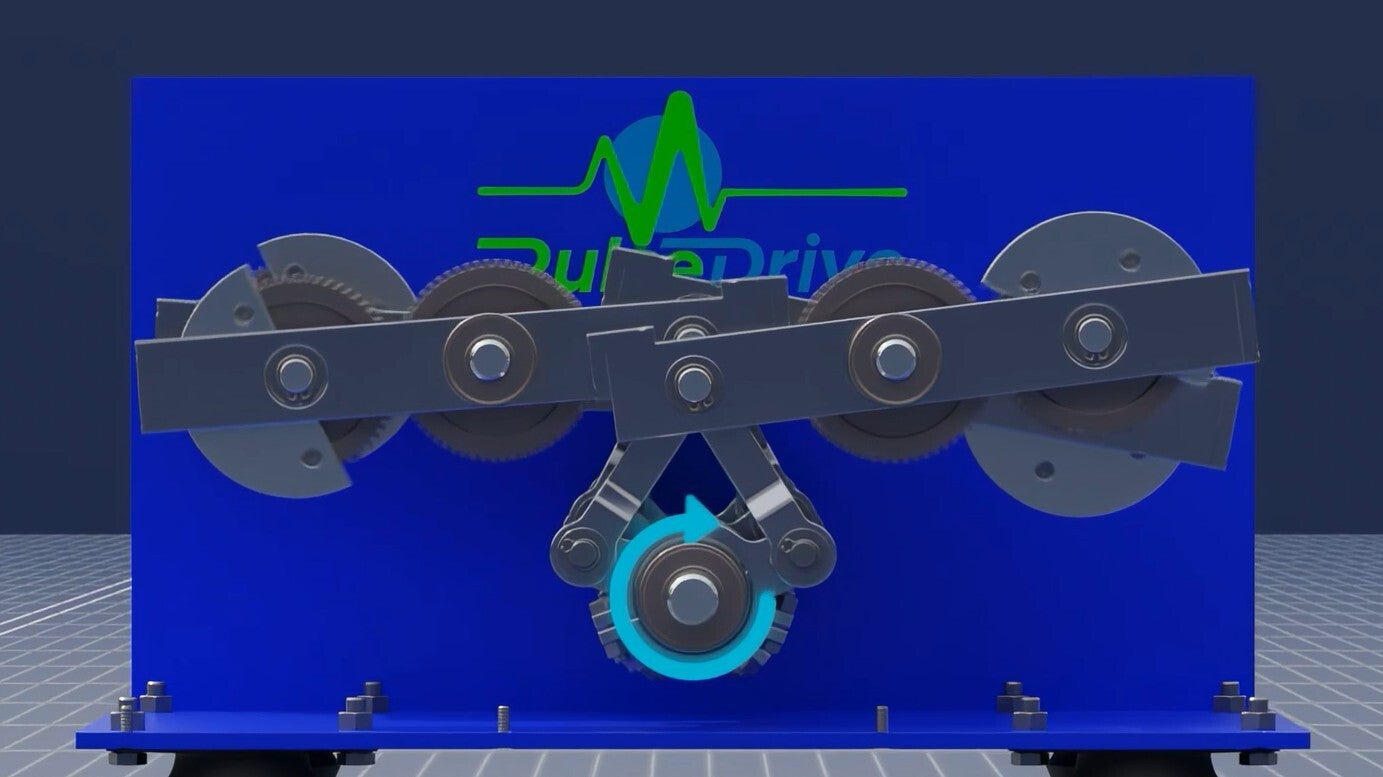

Energiefluss

  1. Eingang dreht Oszillationsarme kontinuierlich

  2. Rotormassen oszillieren um Gleichgewichtswinkel

  3. Oszillation wird durch Freiläufe in eine Richtung gleichgerichtet

  4. Ausgang erhält gepulste, aber gleichgerichtete Drehbewegung

  5. Überschussenergie wird in rotierenden Massen gespeichert

Kernkomponenten

PulseDrive besteht aus wenigen Maschinenelementen und wenigen anderen, herzustellenden Metallteilen. Hier die Minimalkonfiguration:

Komponente Anzahl Funktion
Oszillationsarme 2 180 Grad versetzt, oszillieren gegenphasig, selbsterregend
Rotormassen 2 Zentrifugalkraft-Erzeugung + Energiespeicher
Freiläufe 2 Bewegungsgleichrichtung (1-2 pro Arm
Eingangswelle 1 Antrieb der Rotormassen, somit der Oszillationsarme
Ausgangswelle 1 Abnahme gleichgerichteter Bewegung
Lager 18 Lagerung aller rotierenden / oszillierenden Teile

Modularität

PulseDrive skaliert durch Hinzufügen von Oszillationsarm-Paaren:

Konfiguration Eigenschaften
A: 1 Paar (2 Arme, 180° versetzt) • Minimale Komplexität • 2 Freiläufe • Pulsation: 2× pro Umdrehung • Anwendung: Kompakte Systeme, geringe Leistung (<500W) • Hohe Drehzahl-Spreizung (15-25%)
B: 2 Paare (4 Arme, 90° versetzt) • Moderate Komplexität • 4 Freiläufe • Pulsation: 4× pro Umdrehung (überlappend) • Anwendung: Mittlere Leistung (500-10kW), gute Laufruhe • Vorteil: Drehzahl-Spreizung <10%
C: 3 Paare (6 Arme, 60° versetzt) • Hohe Komplexität • 6 Freiläufe • Pulsation: 6× pro Umdrehung • Anwendung: Hohe Leistung (10-100 kW), sehr glatt • Vorteil: Drehzahl-Spreizung <5%
D: 4 Paare (8 Arme, 45° versetzt) • Sehr hohe Komplexität • 8 Freiläufe • Pulsation: 8× pro Umdrehung • Anwendung: Sehr hohe Leistung (100kW - 1MW), extrem glatt • Vorteil: Drehzahl-Spreizung <3%, fast kontinuierlich

Skalierung

PulseDrive bietet vielfältige Möglichkeiten der Skalierung und erlaubt dadurch die präzise Anpassung an die Problemstellung. Hier eine praktische Skalierungs-Matrix:

Skalierungs-Faktor Leistung Drehmoment Drehzahl Bauraum
Arme 2->4 2x 2x 1x 2x (axial)
Rotormassen 1x->2x 2x 2x 1x 1x
Radius 1x->2x 4x 4x 1x 2x (radial)
RPM Antrieb: 1x->2x 4x 1x 4x 1x

Kopplung mehrerer Einheiten

PulseDrive kann für verschiedene Anwendungsfälle einfach gekoppelt werden.

Kopplungs-Art Eigenschaften
Parallele Kopplung (Leistungs-Addition) • Einheit A + Einheit B -> Gemeinsame Ausgangswelle P(total)=PA + PB, Vorteil: Verdoppelung der Leistung, Redundanz, Modulare Wartung. Anwendungsfall: Sehr grosse Leistungen
Serielle Kopplung (Drehzahl-Multiplikation) • Einheit A -> Zwischenwelle -> Einheit B -> Ausgang • i total = iA x iB • Vorteil: Sehr grosse Übersetzungsbereich • Zweistufige Anpasseung • Anwendung: Extreme Drehzahlbereiche (z.B. Windkraft 10-100RPM -> 1500 RPM am Generator
Diefferentielle Kopplung • Einheit A, Einheit B, Differential -> Ausgang • Ermöglicht Leistungsverzweigung, Lastausgleich • Anwendung: Hybridantriebe, Leistungsverteilung zwischen zwei Achsen.
